Предности

Висока прецизност

Прецизан процес брушења, мала грешка нагиба, технологија пре{0}}затезања за елиминисање зазора, поновљива прецизност позиционирања до ±0,003 мм или мање, како би се задовољиле потребе прецизне опреме.

Лонг Лифе

Одабрани су легирани челик и челик за лежајеве, термички{0}}третирани ради повећања тврдоће, оптимизован дизајн циркулације куглица, са радним веком од преко 20.000 сати у нормалним радним условима.

Лов Ноисе

Мали коефицијент трења котрљања, глатко кретање, прецизност производње како би се осигурала уједначеност зазора прилегања, добро подмазивање.

Ниска цена

Велика{0}}производња, велика свестраност, стандардизована серијска производња, снабдевање на тржишту је довољно за смањење трошкова, без потребе за високим прилагођеним накнадама.

Гоод Ригидити

Завртње великог пречника, оптимизован облик попречног{0}}пресека, побољшана отпорност на торзију и савијање, мала деформација под истим оптерећењем, за заштиту тачности кретања.

Информације о производу

Да би испунили различите захтеве за прецизношћу у оквиру различите опреме, СФУ куглични вијци нуде широк спектар опција за прецизност-које покривају више класа укључујући Ц3, Ц5 и Ц7. За високо{4}}прецизну опрему која захтева врхунску прецизност, препоручује се класа Ц3. За апликације средњег{7}}до-високог-преноса које захтевају повећану прецизност, класа Ц5 пружа прецизно подударање. У општим сценаријима прецизности, класа Ц7 служи као главно решење, нудећи исплативост-и практичност како би се у потпуности задовољиле различите потребе.

Популарни модели као што су СФУ2505 и СФУ3210 имају Ц7 прецизност као своју основну спецификацију. Њихове перформансе тачности у потпуности испуњавају захтеве за контролу финог померања прецизних машина, а истовремено задовољавају и стандарде тачности помака за ЦНЦ машине алатке током процеса обраде. Ово обезбеђује стабилан рад опреме док ефикасно минимизира утицај грешака у преносу на квалитет обраде.

Назив производа	СФУ куглични вијци
Материјал	Легирани челик, легирани челик хром-молибдена, нерђајући челик, алатни челик, брзорезни челик-.
Дужина	Дужине се могу прилагодити према захтевима купаца.
Апликације	Машине алатке, опрема за аутоматизацију, ваздухопловство, војска, производња полупроводника, медицинска опрема и прецизни мерни инструменти.
Услуга	Производи се могу производити за купце према цртежима или узорцима.
Прецизни разред	C3/C5/C7
Паковање производа	Пластична кеса у кутији или дрвеној кутији према захтеву купца.
Време испоруке	Зависи од стварне транспортне ситуације.

Специфицатион Параметерс

Спецификација матице са кугличним завртњем са једном осе (СФУ серија)
Тип	Димензије
Тип	d	I	Да	D	A	B	L	W	X	H	Q	N	Ца (кгф)	какао (кгф)	К (кгф/μм)
СФУ1204-4	12	4	2.381	24/22	40	10	40	32	4.5	30	/	4	593	1129	12.5
СФУ1604-4	16	4	2.381	28	48	10	40	38	5.5	40	M6	4	629	1270	35
СФУ1605-3		5	3.175	28	48	10	43	38	5.5	40	M6	3	765	1240	17
СФУ1605-4		5	3.175	28	48	10	50	38	5.5	40	M6	4	780	1790	20
СФУ1610-3/2	16/15	10	3.175	28	48	10	47	38	5.5	40	M6	3	721	1249	15
СФУ2005-3	20	5	3.175	36	58	10	43	47	6.5	44	M6	3	860	1710	22
СФУ2005-4		5	3.175	36	58	10	51	47	6.5	44	M6	4	1130	2380	25
СФУ2010-3/2		10	3.175	36	58	10	47	47	6.5	44	M6	3	830	1680	20
СФУ2505-3	25	5	3.175	40	63	10	43	51	6.5	48	M6	3	960	2300	32
СФУ2505-4		5	3.175	40	63	10	51	51	6.5	48	M6	4	1280	3110	35
СФУ2510-4		10	4.762	40	63	12	85	51	6.5	48	M6	4	1944	3877	33
СФУ2510-4/2		10	3.175	40	63	10	54	51	6.5	48	M6	4	1150	2950	30
СФУ3205-4	32	5	3.175	50	81	12	52	65	9	62	M6	4	1450	4150	40
СФУ3206-4		6	3.175	50	81	12	57	65	9	62	M6	4	1720	4298	43
СФУ3210-4		10	6.35	50	81	14	90	65	9	62	M6	4	3390	7170	45
СФУ4005-4	40	5	3.175	63	93	14	55	78	9	70	M6	4	1610	5330	49
СФУ4010-4	40	10	6.35	63	93	14	93	78	9	70	M6	4	3910	9520	55
СФУ5005-4	50	5	5.175	75	110	15	55	93	11	85	M6	4	1730	6763	60
СФУ5010-4		10	6.35	75	110	16	93	93	11	85	M6	4	4450	12500	65
СФУ5020-4		20	7.144	75	110	16	138	93	11	85	M6	4	4644	14327	59.5
СФУ5310-4	63	10	6.35	90	125	18	98	108	11	95	M6	4	5070	16600	80
СФУ6320-4	63	20	9.525	95	135	20	149	115	13.5	100	M6	4	7573	29860	84.1
СФУ8010-4	80	10	6.35	105	145	20	98	125	13.5	110	M6	4	5620	21300	90
СФУ8010-5		10	6.35	105	145	22	118	125	13.5	110	M6	6	7810	31800	106
СФУ8020-4		20	9.525	125	165	25	154	145	13.5	130	M6	4	8485	30895	108
СФУ10020-4	100	20	9.525	150	202	30	180	170	17.5	155	M6	4	9420	39183	134

Напомена:Табела жута је доступна са лево{0}}шрафовима.

Струцтурал Десигн

1. Основне компоненте и принцип:Састоји се од прецизних-уземљених водећих вијака (завојних жлебова), прилагођених навртки (циркулацијски канали) и-куглични лежајеви високог квалитета. Куглице круже унутар жлебова, претварајући ротацију завртња у високо{3}}прецизно линеарно кретање. Замена трења клизања трењем котрљања смањује потрошњу енергије за 30% у поређењу са клизним системима, постижући ефикасност преноса од 90-95%.

2. Дизајн матице:

Тип поделе:Традиционални модел са подесивим предоптерећењем;

Интегрисани тип:Садржи интегрисане угаоне контактне лежајеве са четири-тачкасте (штеде 25% простора), 15-20% већи капацитет лопте (подршка већим оптерећењима), 30-40% мање компоненти (поједностављује монтажу), концентричност<0.01mm, and noise levels 3-5dB lower than split types.

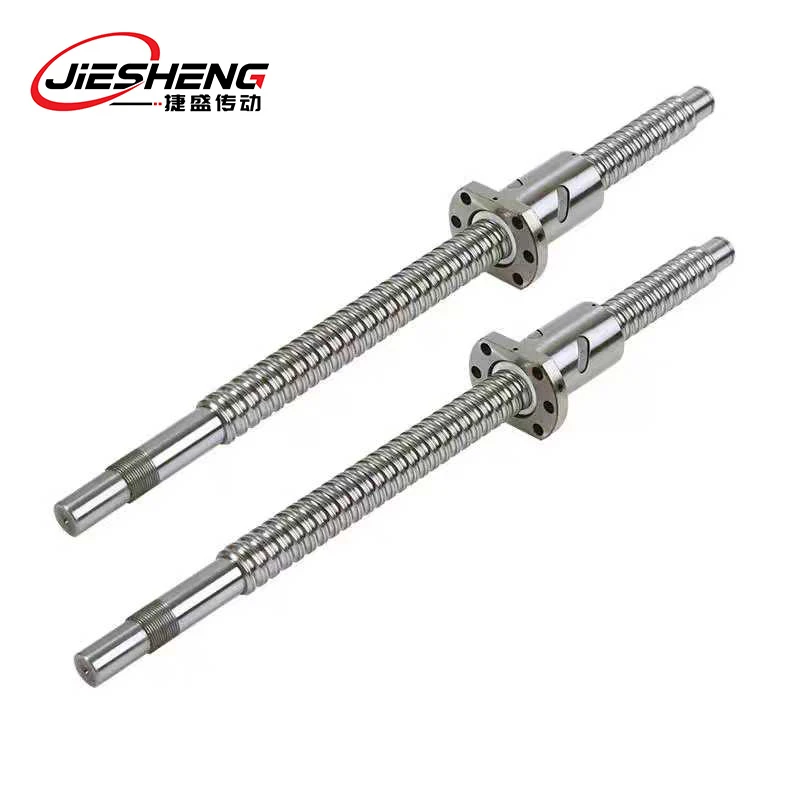

Слика производа

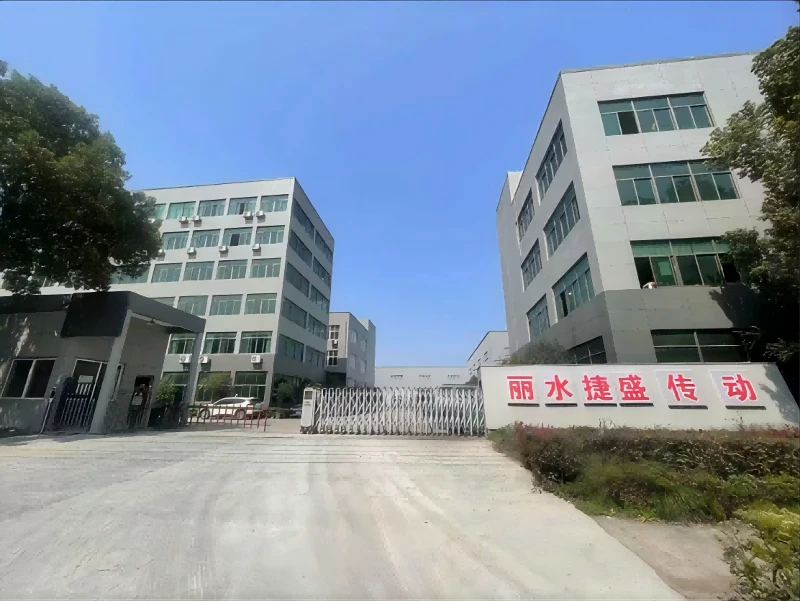

Профил компаније

Лисхуи Јиесхенг Трансмиссион Цо., Лтд. је основана 2020. године, заузимајући површину већу од 4.000 квадратних метара. Компанија је специјализована за истраживање и развој, производњу и глобалну продају високо{6}}прецизних линеарних преносних система. Усредсређен на кугличне завртње, линеарне вођице и линеарне модуле, наш портфолио производа се протеже на прилагођена решења за интеграцију система за прецизне лежајеве, погонске компоненте, индустријску аутоматизацију, паметну опрему и нове енергетске секторе. Посвећени смо томе да вам пружимо ефикасну и поуздану подршку за технологију преноса.

Наша адреса

Улица Дајуан бр. 99, округ Лианду, град Лишуи, провинција Џеђанг

Број телефона

+8613116375959

Е-пошта

741097243@qq.com

ФАК

П: Како нас можете подржати као партнера?

О: Ми ћемо вам пружити најбољу цену, најбољу услугу и другу пратећу документацију, као што су цитати, технички листови, цртежи, референтне листе, извештаји о испитивању итд.

П: Могу ли да посетим вашу компанију?

О: Срдачно вас поздрављамо да лично посетите нашу компанију! Ако желите да закажете обилазак, контактирајте нас путем броја телефона или е-поште који је наведен на нашој званичној веб страници да договоримо одређено време. Доделићемо посебног представника да вас води кроз наше производне погоне, изложбени салон производа и центар за истраживање и развој. Ово ће вам омогућити да стекнете разумевање из прве руке о могућностима наше компаније и квалитету производа. Радујемо се сусрету!

П: На шта треба обратити пажњу приликом уградње кугличних вијака?

О: Током инсталације, уверите се да је грешка паралелизма између водећих завртња и водилице мања или једнака 0,02 мм/м да бисте спречили радијалне силе да изазову деформацију компоненте или губитак прецизности. Седиште матице мора бити претходно натегнуто у складу са спецификацијама (препоручује се стандард предоптерећења П2), а редовно одржавање подмазивања мора се обављати употребом мазива или мазива уљне магле.
